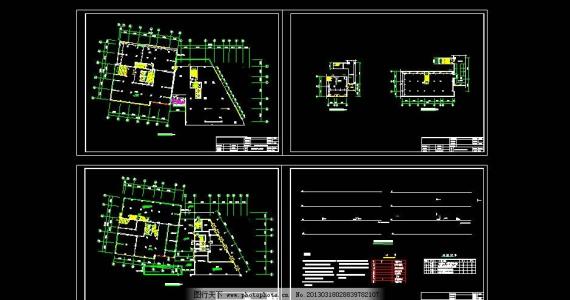

消防圖紙設計
1、總平面
（1）區域位置圖。
（2）總平面圖 場地四鄰原有及規劃道路的位置和主要建筑物及構筑物的位置、名稱，層數、間距；建筑物、構筑物的位置、名稱、層數；消防車道及高層建筑消防撲救場地的布置等。
2、建筑、結構
（1） 平面圖：主要結構和建筑構配件，平面布置，房間功能和面積，安全疏散樓梯、走道，消防電梯，平面或空間的防火、防煙分區面積、分隔位置和分隔物。
（2）立面圖：立面外輪廓及主要結構和建筑構件的可見部分；屋頂及屋頂高聳物、檐口（女兒墻）、室外地面等主要標高或高度。
（3）剖面圖：應準確、清楚的標示內外空間比較復雜的部位（如中庭與鄰近的樓層或錯層部位）；各層樓地面和室外標高，以及室外地面至建筑檐口或女兒墻頂的總高度，各樓層之間尺寸及其他必需的尺寸等。
3、建筑電氣
（1）消防控制室位置平面圖。
（2）火災自動報警系統圖，各層報警系統設置平面圖。
4、消防給水和滅火設施
（1）消防給水總平面圖。
（2）各消防給水系統的系統圖，平面布置圖。
（3） 消防水池和消防水泵房平面圖。
（4） 其他滅火系統的系統圖及平面布置圖。
5、防煙排煙及暖通空調
（1）防煙系統的系統圖、平面布置圖。
（2）排煙系統的系統圖、平面布置圖。
